手動2.5次元 4030影像測量儀
來源： 閱讀量：266 時間：2021.03.16
產品介紹：
VMS 係列手動光學影像測量儀，是我司多年來吸取客戶反饋研發設計，結合市場需求推出的全新一代高性價比、高精度、高穩定性的計量檢測儀，完全適用於客戶生產現場及檢測實驗室。
產品特點：
1、 工作台、底座、立柱均采用高精度天然花崗岩，保證機台的高精度，高穩定性；
2、 前置的燈光調節麵板，操作省力，便捷；
3、 采用可調式 LED 冷光源(表麵光及輪廓光)，避免一般熱光源帶來的熱脹冷縮的弊病
4、 采用無牙絲杆傳動技術，無間隙，靈活可靠，輕鬆實現快速移動；
5、 采用“1/3 英寸 700TVL ”高清彩色工業相機，圖像清晰，色彩正；
6、 采用 STEP-ZOOM 定格卡位鏡頭，變倍無需校正，操作簡單效率高；
7、 可加裝英國 RENISHAW 測頭，做高度及三維測量；
技術參數：
機台型號 | VMS4030 | |
儀器主材質 | 底座、立柱、工作台全部為高精度天然“濟南青”花崗岩製作 | |
量 測 行 程 (mm) | 400×300×200 | |
機台承重量 | 30Kg | |
鏡頭 | STEP-ZOOM 定格卡位鏡頭，變倍無需校正，光學倍率 0.7-4.5X，影像倍率 28X-180X | |
量測係統 | VMM | HX |
電源供給 | 110V-220V±10% 50/60Hz |
光學尺 | 貴陽新天 雙方波 分辯率 0.001mm |
量測精度 | (3+L/200)um |
重複性 | ≤0.002mm |
CCD | 1/3 英寸 700TVL ”高清彩色工業相機 |
適合環境 | 溫度 20-25 攝氏度，濕度 50%-60% |
配置
品 名 | 數 量 | 品 名 | 數 量 | ||
1 | 影像測量儀主機 | 一台 | 8 | 光學玻璃 | 一塊 |
2 | 影像測量軟件 | 一套 | 9 | 讀數卡 | 一套 |
3 | 軟件加密鎖 | 一個 | 10 | 影像卡 | 一張 |
4 | CCD | 一個 | 11 | 搬運手柄 | 一套 |
5 | 同軸光鏡頭、同軸光光源 | 一套 | 12 | 軟件使用手冊 | 一套 |
6 | 英國雷尼紹 MCP 固定測頭 | 一套 | 13 | 台式機台專用桌 | 一張 |
7 | 校正片 | 一塊 | 14 | 電腦係統 | 一套 |

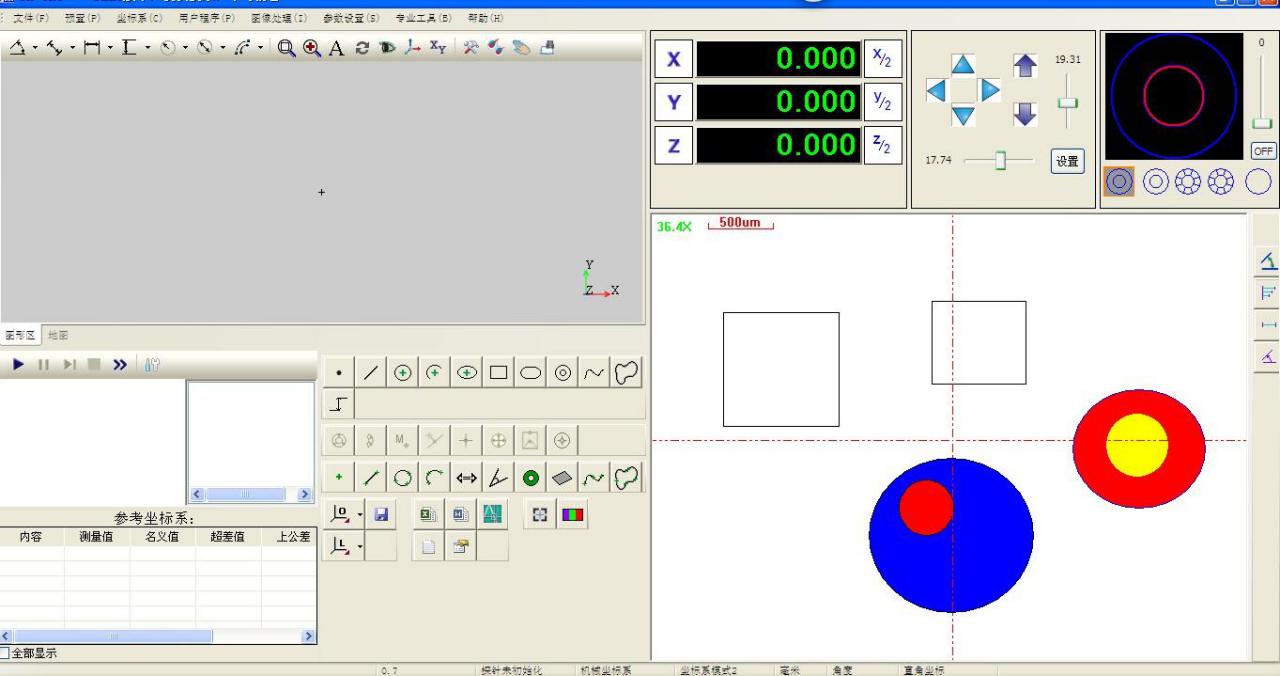

軟件特點
完美支持 Win7 操作係統
由於更新了開發平台，摒棄了老舊的程序庫，新版程序在 Win7 及以後的操作係統上表現更好軟件界麵更圓潤，更簡潔美觀
測頭功能
儀器支持英國雷尼紹 MCP 測頭係統升級，使得設備具備簡易三坐標測量功能，可準確的測量盲孔、高度尺寸等簡單的三維尺寸。
進一步簡化操作
例如多元素構造角度和距離一次完成，獨立的構造按鈕等。 優化了尋邊工具的繪製
簡化了令人討厭的大量的彈出菜單

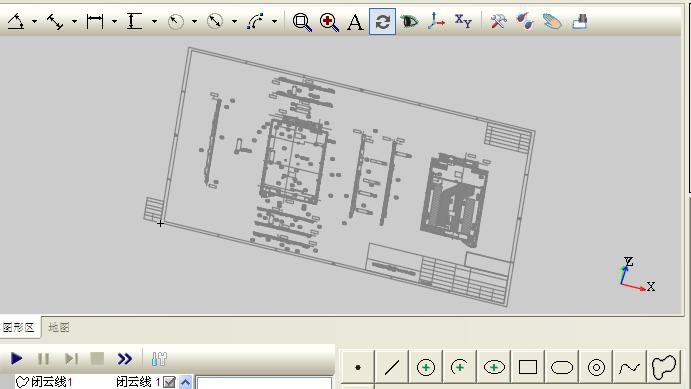

增強了 CAD 功能
可同時導入 10 萬個元素；
簡化了 DXF 導入編程的過程； 可以修改 CAD 默認設置；
可導出 IGES 檔案；
支持 Gerber 文件導入測量，減輕 PCB 板測量的編程工作量； 可導入曲線進行測量。
尋邊功能大大增強
創新的預尋邊功能減少了很多不必要的嚐試，提高了測量效率；
尋弱邊功能使得即使不那麽清晰，或肉眼辨別比較困難的邊界抓取也變得比較容易；
通過快速設置尋邊參數使得尋邊更為容易。
